Диспетчеризация вентиляции и кондиционирования
a:2:{s:4:"TEXT";s:424:"
Проектирование. Программирование диспетчерских пунктов различной архитектуры.
Сборка серверных шкафов. Поставка программного обеспечения диспетчеризации. Монтажные и наладочные работы по диспетчеризации.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:424:"<br>
<img width="35%" alt="фон1.png" src="/upload/medialibrary/6f2/6f2befc3db0e7b692a5ba681599012cd.png" height="35%" title="фон1.png" align="right"><span style="font-family: Arial; font-size: 13pt;">Проектирование. Программирование диспетчерских пунктов различной архитектуры. <br>
Сборка серверных шкафов. Поставка программного обеспечения диспетчеризации. Монтажные и наладочные работы по диспетчеризации.</span>";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/8cf/8cf7d806644e1c712c4b4f16fa5ba346.png)
Для чего диспетчеризировать систему вентиляции и кондиционирования воздуха ?
Система вентиляции и кондиционирования воздуха, как правило, составляет около 60-70% всех инженерных систем здания. Вентиляционное оборудование расположено по вентиляционным камерам, которые в свою очередь расположены в разных частях объекта. Службе эксплуатации здания необходимо оперативно получать информацию о качестве подаваемого в помещения воздуха (температура и влажность) и знать в каком состоянии находятся все узлы инженерного оборудования (двигатели, приводы и пр.)
Видео о работе с системой диспетчеризации приточно-вытяжной установки вентиляции.
Видео о работе системы диспетчеризации приточно-вытяжной установки
![](/upload/iblock/596/59656ca1723a925446c8433d34d57abb.jpg)
Если на всем объекте к примеру 2-3 приточные вентиляционные установки, то служба эксплуатации без затруднений сможет проводить обходы с целью проверки параметров воздуха и состояния узлов инженерного оборудования. Проблемы возникают когда на объекте много (10, 40 или даже 80) вентиляционных установок, обход которых может занять несколько дней. При этом данные полученные от первых вентсистем, к моменту осмотра последних вентсистем будет попросту устаревать.
Примеры интерфейсов управления приточно-вытяжными и вытяжными установками системы вентиляции и кондиционирования.
Интерфейс программы диспетчеризации приточно-вытяжной установкой
a:2:{s:4:"TEXT";s:239:"Данный интерфейс программы диспетчеризации приточно-вытяжной установки с роторным рекуператором и узлами подогрева и охлаждения отображает мнемосхему со всеми параметрами, панель управления установкой, архивные тренды параметров установки.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:239:"Данный интерфейс программы диспетчеризации приточно-вытяжной установки с роторным рекуператором и узлами подогрева и охлаждения отображает мнемосхему со всеми параметрами, панель управления установкой, архивные тренды параметров установки.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/75c/75cb9bd1eaa31a1385f41c398ea1c65b.jpg)
Интерфейс программы диспетчеризации приточно-вытяжной установки
a:2:{s:4:"TEXT";s:200:"Данный интерфейс программы диспетчеризации приточно-вытяжной установки с узлом подогрева отображает мнемосхему со всеми параметрами, панель управления установкой, архивные тренды параметров установки.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:200:"Данный интерфейс программы диспетчеризации приточно-вытяжной установки с узлом подогрева отображает мнемосхему со всеми параметрами, панель управления установкой, архивные тренды параметров установки.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/71f/71fd9e41d33f17ff35323e0135ddcff1.jpg)

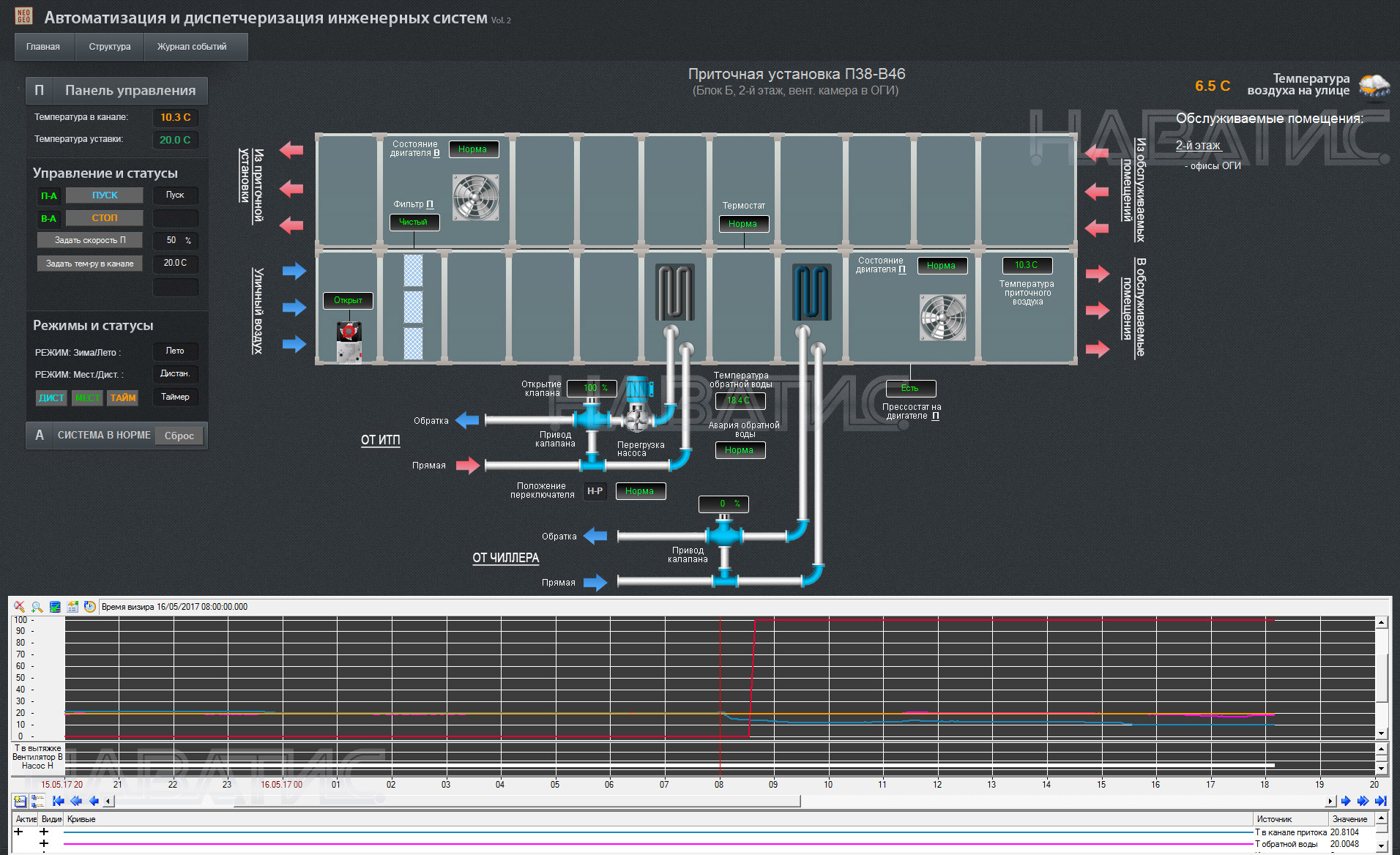

Интерфейс программы диспетчеризации приточно-вытяжной установки
a:2:{s:4:"TEXT";s:214:"Данный интерфейс программы диспетчеризации приточно-вытяжной установки с узлами подогрева и охлаждения отображает мнемосхему со всеми параметрами, панель управления установкой, архивные тренды параметров установки.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:214:"Данный интерфейс программы диспетчеризации приточно-вытяжной установки с узлами подогрева и охлаждения отображает мнемосхему со всеми параметрами, панель управления установкой, архивные тренды параметров установки.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/99b/99b6d96814dbbd08628228044df35caa.jpg)
Интерфейс программы диспетчеризации приточно-вытяжными установками
a:2:{s:4:"TEXT";s:195:"Данный интерфейс программы диспетчеризации приточно-вытяжных установок вентиляции отображает мнемосхемы со всеми параметрами, панель управления установкой, архивные тренды параметров установки.
";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:195:"Данный интерфейс программы диспетчеризации приточно-вытяжных установок вентиляции отображает мнемосхемы со всеми параметрами, панель управления установкой, архивные тренды параметров установки.
";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/f7e/f7e2c0a82a41aec9b2ce6753f7b6ae9c.jpg)

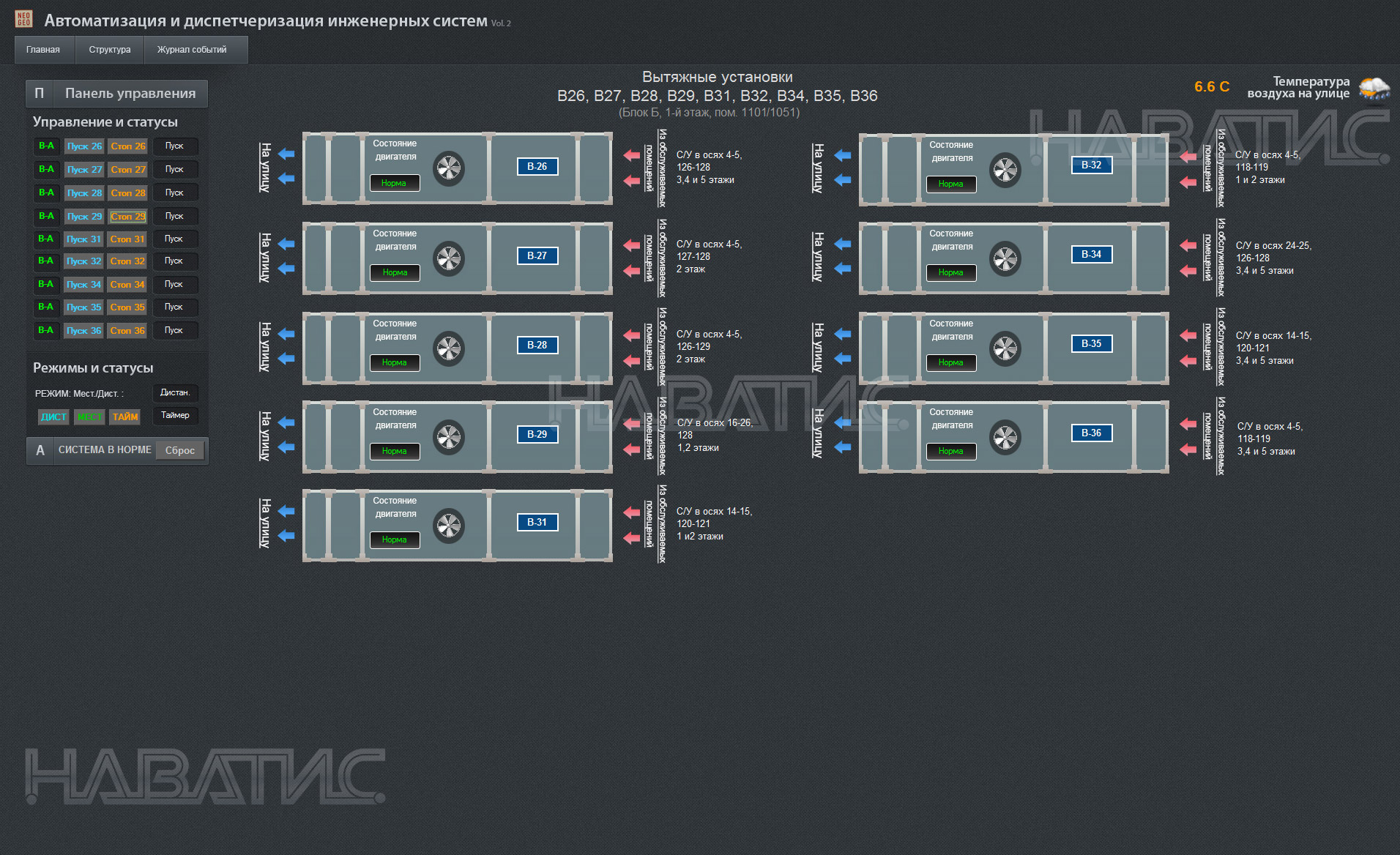

Интерфейс программы диспетчеризации вытяжными установками
a:2:{s:4:"TEXT";s:148:"Данный интерфейс программы диспетчеризации вытяжных установок вентиляции отображает мнемосхемы со всеми параметрами, панель управления установкой.
";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:148:"Данный интерфейс программы диспетчеризации вытяжных установок вентиляции отображает мнемосхемы со всеми параметрами, панель управления установкой.
";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/372/3725973f2d655a9787e24ca69942c705.jpg)
К тому же на объекте по мимо систем вентиляции существует еще и такие системы как индивидуальный тепловой пункт, система холодоснабжения, система электроснабжения и другие системы которые так же требуют контроля и управления 24 часа в сутки. В таком случае обслуживание превращается в крайне трудоемкую и непродуктивную работу. Что делать в таком случае? Как сделать работу по контролю и управлению инженерными системами простой и оперативной?
Решение проблемы - диспетчеризация вентиляции и кондционирования воздуха!
Мы предлагаем внедрение системы диспетчеризации вентиляции и кондиционирование воздуха на базе программно-аппаратных средств в режима онлайн. Данная система обеспечит в режиме реального времени следующие функции:
- Включать и выключать приточные и вытяжные установки.
- Изменять уставки параметров работы ( скорость вентилятора, температуру воздуха, влажность воздуха.
- Отслеживать статусы работы всех узлов ветсистемы.
- Отслеживать предаварийные ситуации и сигнализировать аварийные.
- По графикам выявить правильность работы системы автоматики и разобраться по каким причинам система ушла в аварию и в какое время.
- Документировать в журнал сообщение в какое время произошла авария и как оперативно диспетчер это обнаружил.
- Знать в каких режимах находится вентсистема.
Описание интерфейсов управления приточно-вытяжной системы вентиляции и кондиционирования.
Чаcть модуля интерфейса мониторинга системы вентиляции
a:2:{s:4:"TEXT";s:112:"Интерфейс программы диспетчеризации для системы вентиляции и кондиционирования воздуха с описанием возможностей.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:112:"Интерфейс программы диспетчеризации для системы вентиляции и кондиционирования воздуха с описанием возможностей.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/d25/d2512ce65face1ed00ac4ea0cc392453.jpg)

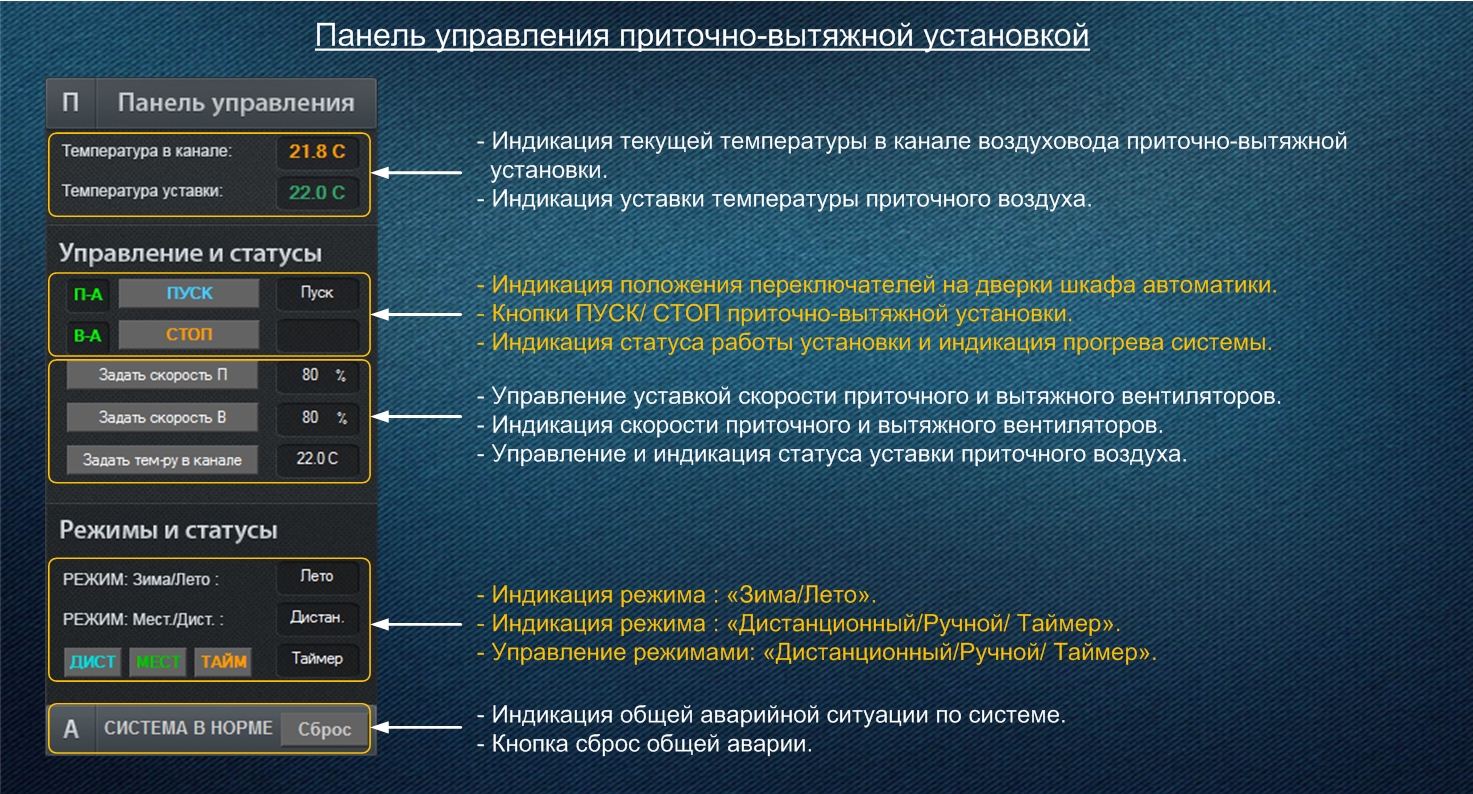

Панель управления диспетчеризации
a:2:{s:4:"TEXT";s:140:"Панель управления приточно-вытяжной установкой. Панель позволяет управлять температурой, скоростью двигателей и отслеживать статусы системы.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:140:"Панель управления приточно-вытяжной установкой. Панель позволяет управлять температурой, скоростью двигателей и отслеживать статусы системы.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/f63/f63196e9f050ab0d6b613d707fa51613.jpg)
Описание мнемосхемы приточно-вытяжной установки
a:2:{s:4:"TEXT";s:127:"На мнемосхеме системы диспетчеризации вентиляции отображены значения параметров, статусов и аварийных ситуаций узлов установки.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:127:"На мнемосхеме системы диспетчеризации вентиляции отображены значения параметров, статусов и аварийных ситуаций узлов установки.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/a23/a2334a42773a5cdda35d3a0a8e61877f.jpg)
Графики (тренды) параметров приточно-вытяжной установки.
a:2:{s:4:"TEXT";s:69:"Описание трендов системы диспетчеризации приточно-вытяжной установки.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:69:"Описание трендов системы диспетчеризации приточно-вытяжной установки.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/193/193eb325aa07fa24e947d82523aa140e.png)
Аварийный журнал событий
a:2:{s:4:"TEXT";s:76:"Описание журнала событий в системе диспетчеризации инженерного оборудования.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:76:"Описание журнала событий в системе диспетчеризации инженерного оборудования.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/8a8/8a8c8665ea7cdc4dd6c6b223c4bbda07.jpg)
Процесс внедрение системы диспетчеризации вентиляции и кондиционирования
В начале реализации диспетчеризации обще-обменной вентиляции мы внимательно слушаем Заказчика, его пожелания и задачи. Далее совместно разрабатываем техническое задание. После того как техническое задание согласованно, процесс внедрения системы диспетчеризации выглядит следующим образом:
Фотоотчет о работе с действующего объекта, на котором была внедрена система диспетчеризации вентиляции и кондиционирования.

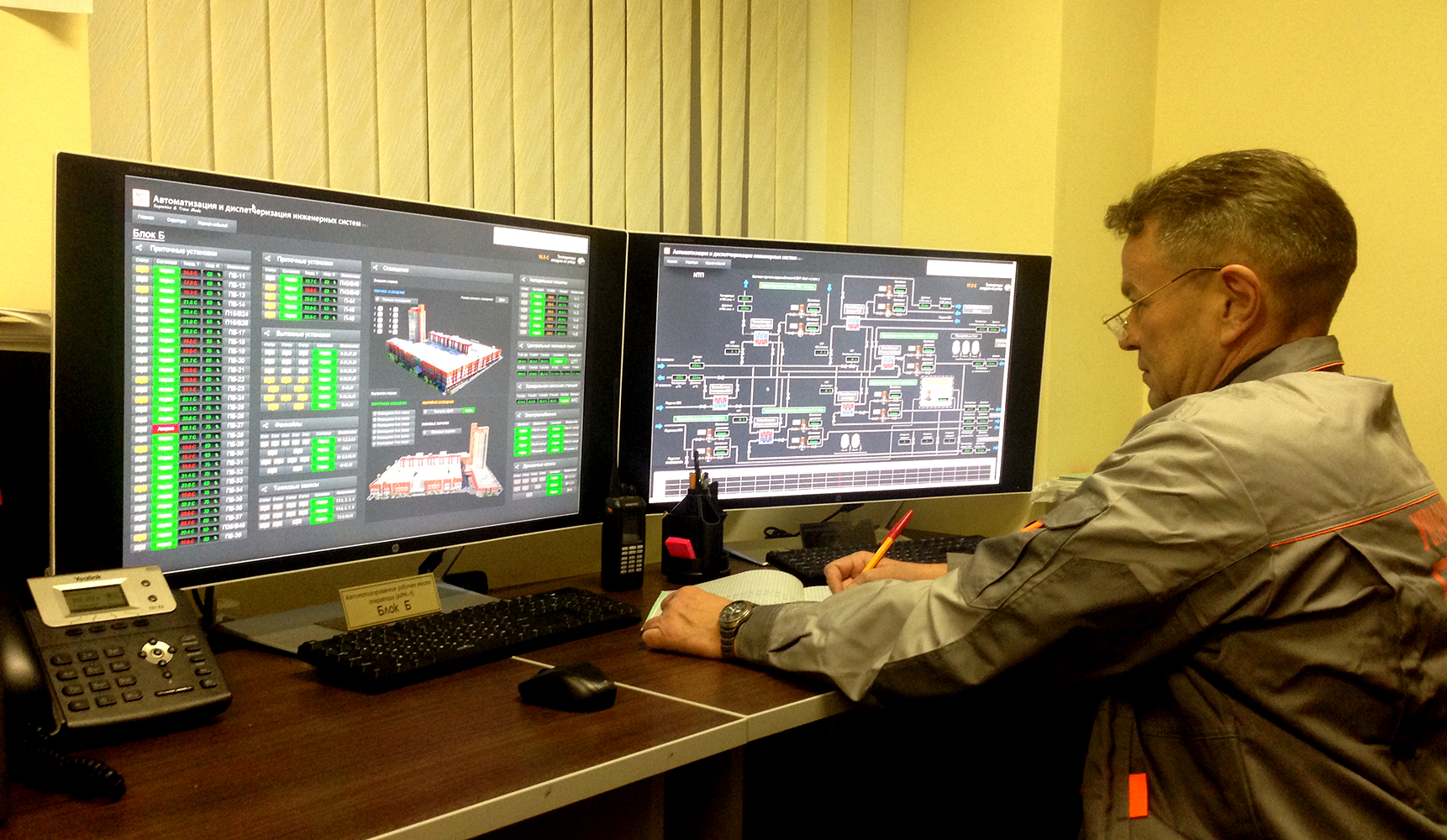

Диспетчерский пункт
a:2:{s:4:"TEXT";s:121:"На фото вы можете видеть работу диспетчера и систему диспетчеризации инженерного оборудования двух корпусов здания.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:121:"На фото вы можете видеть работу диспетчера и систему диспетчеризации инженерного оборудования двух корпусов здания.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/8ce/8ce3cb9ae445bbd6722f012afad19c58.jpg)

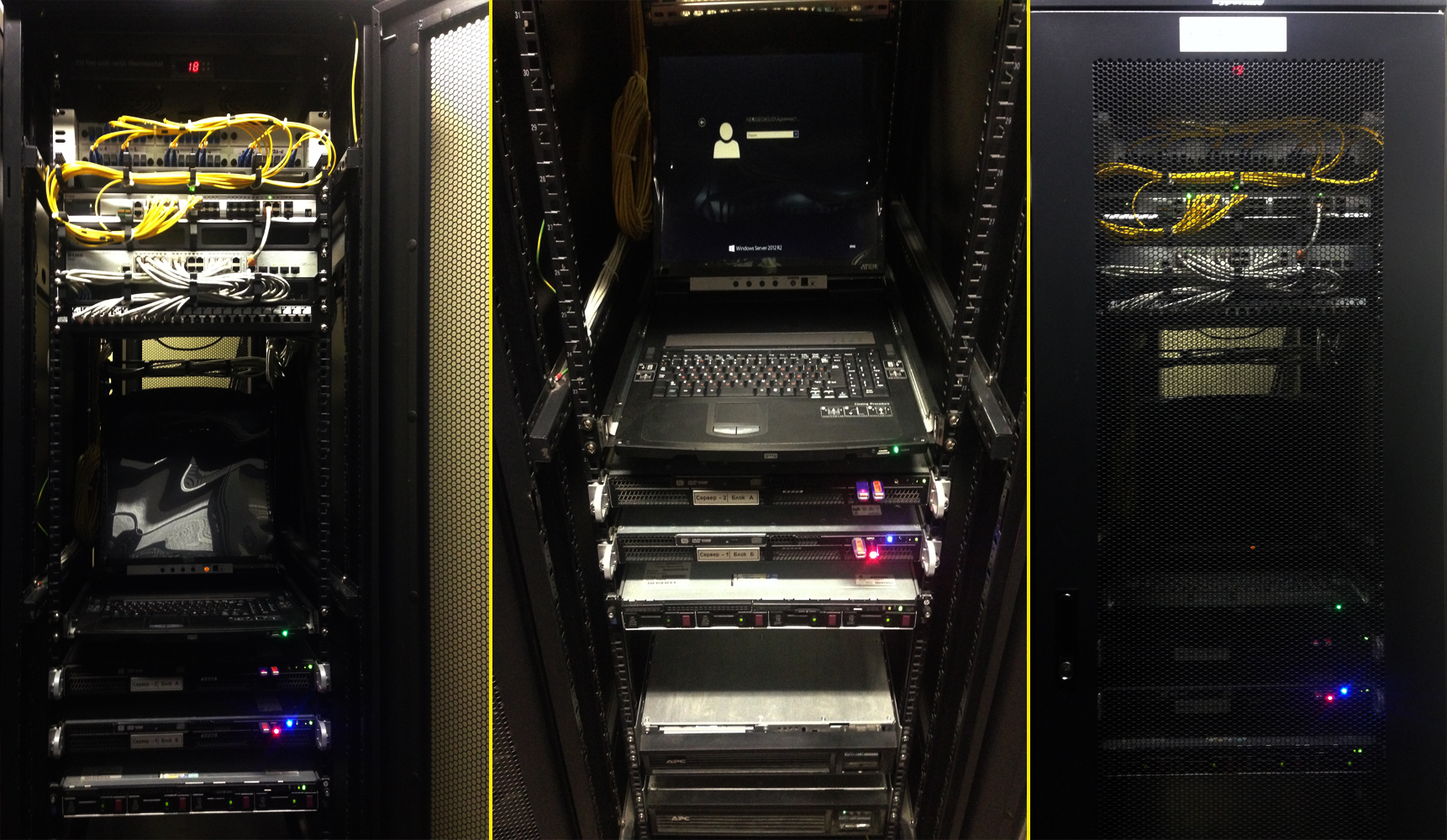

Шкаф диспетчеризации
a:2:{s:4:"TEXT";s:155:"Данный шкаф диспетчеризации содержит три сервера с консолью, для двух систем диспетчеризации (двух корпусов здания А и Б) и системы АСКУЭ для обоих блоков.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:155:"Данный шкаф диспетчеризации содержит три сервера с консолью, для двух систем диспетчеризации (двух корпусов здания А и Б) и системы АСКУЭ для обоих блоков.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/497/49737821f60560f19752d2e06a7d4870.jpg)
Приточно вытяжная установка
a:2:{s:4:"TEXT";s:85:"На фото изображена смонтированная приточно-вытяжная установка на действующем объекте.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:85:"На фото изображена смонтированная приточно-вытяжная установка на действующем объекте.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/172/17215175317c3984e82d86a7d2cca555.jpg)
Шкафы управления (автоматики) приточно-вытяжной вентиляции
a:2:{s:4:"TEXT";s:91:"На фото изображены смонтированные шкафы управления для четырех приточных и вытяжных систем.";s:4:"TYPE";s:4:"HTML";}
![a:2:{s:4:"TEXT";s:91:"На фото изображены смонтированные шкафы управления для четырех приточных и вытяжных систем.";s:4:"TYPE";s:4:"HTML";}](/upload/iblock/0eb/0eb73318afc46f599d5a3b2a00ecfaf5.jpg)
- Проектирование системы диспетчеризации ( Стадии П, РП, РД).
-
Защита проекта в государственной экспертизе (пожеланию Заказчика).
-
Закупка оборудования и сборка шкафов связи.
-
Создание графических интерфейсов и программирование.
-
Монтажные шкафов и линий связи.
-
Пуско-наладочные работы по сети.
-
Пуско-наладочные работы АРМ диспетчера.
-
Обучение работе системе диспетчеризации службы эксплуатации объекта.
- Передача исполнительной документации, паспортов, инструкций по работе с системой диспетчеризации.
- Сервисное обслуживание сервисное обслуживание системы диспетчеризации (по желанию заказчика).
Программное обеспечение для систем диспетчеризации
Специалисты компании НАВАТИС являются сертифицированными системными интеграторами компании AdAstra Research Group, Ltd. Благодаря этому наша компания в сжатые сроки выполняет внедрение сложных систем диспетчеризации инженерных систем.
AdAstra Research Group, Ltd является крупнейшим российским производителем программ реального времени для управления зданиями и производствами. Компания была основана в феврале 1992 года и специализируется на производстве средств человеко-машинного интерфейса (SCADA/HMI). Основной продукт компании - SCADA/HMI-система TRACE MODE быстро завоевала популярность и вошла в число лидеров отрасли.
SCADA TRACE MODE - это высокотехнологичная российская программная система для автоматизации технологических процессов (АСУ ТП), телемеханики, диспетчеризации, учета ресурсов (АСКУЭ, АСКУГ) и автоматизации зданий. TRACE MODE® работает под Windows ® и Linux ®, используется в более чем в 30-и странах мира, в 40-а отраслях промышленности и имеет наибольшее ( 47000 шт.) число инсталляций в России.
